DJ大傾角皮帶輸送機廠家展示

文章作者：91官网機械發布時間：2018/11/5 15:10:22瀏覽次數：

DJ大傾角皮帶輸送機廠家展示-輸送機定製生產工藝精湛歡迎來購 13353676726

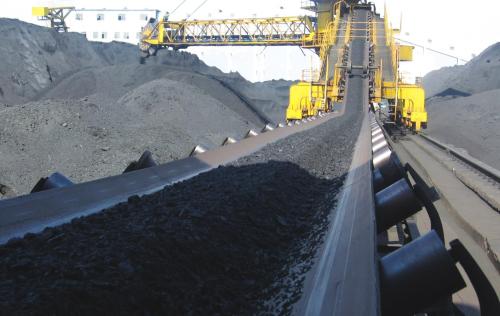

DJ大傾角皮帶輸送機介紹

大傾角皮帶輸送機具有通用帶式輸送機結構簡單，運行可靠，維修方便等優點，並具有大傾角輸送、結構緊湊、占地少等特點，因而是大傾角輸送和垂直提升物料的理想設備。波狀擋邊帶式輸送機早由前西德SCHOLTZ公司於60年代初研製的，已有近40年的曆史，它的技術專利已被英國DOWTR公司、日本BANDO公司等購買並獲準生產，現已形成遍布全球的擋邊機係列製造銷售網。
到目前為止,SCHOLTZ公司（現更名為TRELLEXFLEXOWELL公司）已為90多個設計製作5萬多台擋邊機，廣泛用於煤炭、糧食、建材、建築、冶金、電力、化工和輕工等行業。我國從80年代初開始研製擋邊機，至今已生產5000多台，共有80多個生產廠。2012年，擋邊機逐漸向提升高度（已達203M）、輸送能力（已達6000t/h）方向發展，在地下采礦與地下建築工程、露天采礦、大型自卸船機等領域都有所采用。大傾角皮帶輸送機的特點是采用波狀擋邊輸送帶來取代普通輸送帶。至於它的工作原理和結構組成，則與通用帶式機相同。因此，像傳動滾筒、拖輥、拉緊裝置、中間機、中間架支腿、尾架、卸料漏鬥、頭部護罩、空段清掃器、保護裝置等部件，都可以與通用帶式輸送機的相應部件通用。1999年6月28日機械工業局發布了《波狀擋邊帶式輸送機》（JB/8908-1999）機械行業標準，標準已於2000年1月1日實施。

皮帶輸送機結構清晰圖

DJ大傾角皮帶輸送機結構

波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。

驅動裝置：是輸送機中的動力部分。係由Y係列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。

傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本係列傳動滾筒有膠麵和光麵之分,膠麵滾筒是為了增加滾筒和輸送帶之間的附著力。

改向滾筒：用於改變輸送帶的運行方向。改向滾筒用於輸送帶下表麵(非承載麵)。

壓帶輪：用於改變輸送帶的運行方向,壓帶輪用於輸送帶上表麵(承載麵)。

托輥：托輥用於支承輸送帶和帶上的物料、使其穩定運行。本係列有上平行托輥、下平型托輥兩種型式。

托帶輥：托帶輥用於在凸弧段機架上支承輸送帶下分支,其支承於擋邊輸送帶兩側的空邊上。若幹組托帶輥形成一個圓弧段用於使輸送帶改向。托帶輥采用懸臂支承。

立輥：立輥用於限製輸送帶跑偏,並安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。

拍打輪清料裝置:用於拍打輸送帶背麵,震落粘在輸送帶上的物料。

拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限製輸送帶在各支承間的垂度,使輸送機正常運轉。本係列采用螺旋拉緊裝置。

機架、頭部漏鬥、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本係列中間架支腿有低式、中式和高式三種。下水平段和傾斜隻配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。

DJ大傾角皮帶輸送機特點及應用範圍

1. 本係列產品為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用於大傾角輸送。

2. 本係列產品可廣泛用於煤炭、糧食、建材、化工、水電和冶金等行業，在 -19℃～+40℃的環境溫度範圍內，輸送堆積密度為 0.5～2.5t/m3各種散狀物料。

3. 本係列產品輸送傾角為 90°，輸送物料粒度為 300mm 。

4. 對於輸送有特殊要求的物料，如高溫或具有酸性、堿性、油類物質或有機溶劑等成分的物料，需采用特殊材料的波狀擋邊輸送帶。

DJ大傾角皮帶輸送機技術參數

帶寬B（mm）		300		400		500		650		800
擋邊高		40	60	60	80	80	120	120	160	120	160	200		240
部分輸送傾角輸送量Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195		235
	45°	11	10	14	26	35	57	83	97	102	127	157		195
	60°	8	7	10	18	25	40	58	69	72	90	112		142
	90°	4	4	5	10	13	21	31	37	38	48	60		76
外型尺寸	頭輪中心高H²/h（mm）	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高H²/h（mm）	335		330-490		600		600		600-800
	中間段帶麵高H²/h（mm）	450		500-700		760-800		800-850		800-1115
	中間段地腳寬B²/h（mm）	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	頭輪中心高H²/h（mm）	1400-2000						1600-2000
	尾輪中心高H²/h（mm）	600-800				800-1000				800-1200
	中間段帶麵高H²/h（mm）	800-1200				1050-1500				1050-1700
	中間段地腳寬B²/h（mm）	1440				1690				1890

更多詳細資料請登錄：www.jsxrk.cn 24小時服務熱線：133 5367 6726
