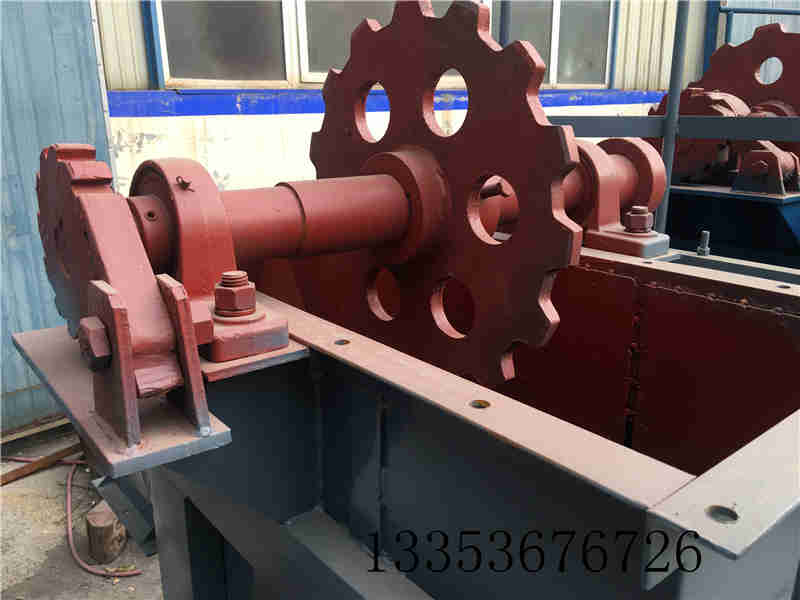

鬥式提升機低速齒輪傳動裝置的設計

已知：輸入功率PII=6.91kw，小齒輪速度N1=213r/min，傳動比I=3.38，工作壽命8年，每天工作16小時，300天，輸送機輕微振動，單向運行。TD鬥式提升機從下麵的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪後向下翻轉， 鬥式提升機將物料傾入接受槽內。帶傳動的鬥式提升機的傳動帶一般采用橡膠帶，裝在下或上麵的傳動滾筒和上下麵的改向滾筒上。鏈傳動的鬥式提升機一般裝有兩條平行的傳動鏈，上或下麵有一對傳動鏈輪，下或上麵是一對改向鏈輪。鬥式提升機一般都裝有機殼，以防止鬥式提升機中粉塵飛揚。皮帶鬥式提升機適用於低處往高處提升，供應物料通過振動台投入料鬥後機器自動連續運轉向上運送。根據傳送量可調節傳送速度，並隨需選擇提升高度，料鬥為自行設計製造，PP無毒料鬥使該型鬥式提升機使用更加廣泛，所有尺寸均按照實際需要設計製造，為配套立式包裝機，電腦計量機設計，適用於食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料，可通過包裝機的信號識別來控製機器的自動停啟。環鏈鬥式提升機適用於低處往高處提升，供應物料通過振動台投入料鬥後機器自動連續運轉向上運送。

1.選擇齒輪型，材料，和牙齒精度等級的數
1）根據提出的傳動方案，選擇斜齒圓柱齒輪進行傳動。
2)由於滾筒是一般工件，速度不高，選擇精度正常的水平(gb 10095-88)。
3）材料選擇，表10-1所選小齒輪的材質為40Cr（調質處理），硬度為275HBS，大齒輪45鋼（調質處理的材質差為30HBS..
4）齒小齒輪的數量的選擇是Z1 = 24，大齒輪的齒數
Z2=3×24=72
2. 根據齒麵接觸疲勞強度進行設計由d1t≥ 2.32確定有關參數如下：
1) 傳動比i=3
2）教科書表10-7中的φd=0.8
3）選擇負載係數的Kt = 1.3
4）根據表10-6，彈性影響係數Ze=189.8mpa 1/2
5）齒輪接觸疲勞強度極限為580mpa，大齒輪接觸疲勞強度極限為500mpa
6）計算牙齒的周期數
N3 =60* n2* j* Lh
   = 60×213×1×（16×300×8）
   =5.53×108
N4= N3/3=2.31×106根據圖10-19，疲勞壽命係數khn3=0.95，khn3=0.98
7)計算接觸疲勞的容許應力失效概率為1%，安全係數為S=1..根據公式（10-12），3=KHN3*/S=0.95×580=551MPa
3= KHN4* /S=0.98*500=490MPa
 =( 1+ 2)/2
 =(540+517)/2MPa=528.5MPa
(2)計算
1）計算索引小齒輪直徑D1T，可以從上麵的公式獲得d3t>=107.945mm
2) 計算圓周速度V=（π×d3t×N0）/（60×1000）=1.2m/s
3）計算齒寬係數 b 和模數 mnt
bφ×d1t=0.8×107.94=86.35毫米
mt=d3t/ Z1=107.94/24=4.4975
h=2.25×mt=10.119mm
b/h=8.534
4)計算載荷係數K
使用係數KA = 1.25，根據V =1.2米/秒，7級精度，KV = 1.06
從表10-4，KH=1.301從表10-13，KF=1.26
從10-3號桌拿到了 kh-1
K=KA KV KH KH=1.25*1.06*1.301*1=1.724
5）的實際負載因數校正的節圓直徑計算由
d3=d3t（K/Kt）1/3得
d1=107.945×（1.724/1.3）1/3=118.59mm
6)計算模數mnmt= d3/ z3 =4.94
