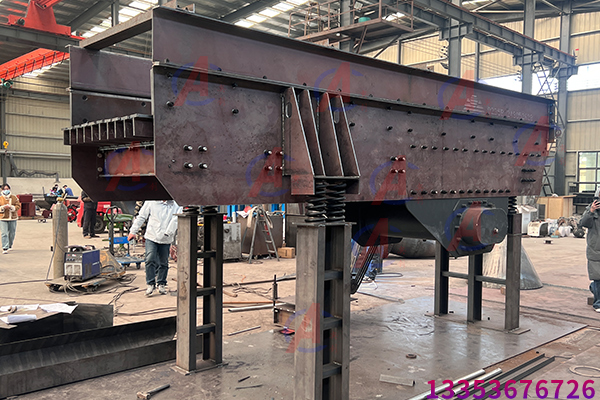

ZSW 係列重型棒條振動給料機的工作原理：
ZSW 係列重型棒條振動給料機作為重型物料生產線的前端關鍵設備，主打 “給料 + 初步篩分” 一體化功能，專為處理大塊、高硬度、高比重物料設計。其通過獨特的棒條結構與穩定的振動係統，解決傳統給料機輸送大塊物料時易堵塞、負荷不均的痛點，在礦山、建材等行業的破碎預處理環節，為後續設備（如顎式破碎機）提供均勻、潔淨的原料，顯著提升整條生產線的運行效率與穩定性。
一、工作原理
該設備以 “振動驅送 + 棒條分級” 為核心工作原理，通過三大關鍵機製實現高效作業：
振動動力傳遞：采用 1-2 台重型異步振動電機（或雙軸激振器）作為激振源，電機通電後帶動偏心塊高速旋轉，產生沿槽體傾斜方向的簡諧激振力。激振力驅動棒條給料槽做周期性往複振動（頻率 500-800r/min，振幅 5-8mm），為物料輸送提供持續動力。
物料輸送軌跡：物料從進料鬥進入棒條槽體後，受振動慣性作用沿 10°-18° 傾斜的槽體向前跳躍式移動，避免物料與槽體直接摩擦導致的磨損；同時，振動過程中物料不斷翻滾、分散，確保大塊物料不堆積，實現連續均勻輸送。
初步篩分功能：棒條槽體的錳鋼棒條間預留 50-200mm 可調間隙，輸送過程中，小於間隙的細料（如泥土、碎石屑）在振動作用下通過棒條間隙下落至細料收集裝置，實現 “大塊輸送 + 細料分離” 同步完成，減少後續破碎設備的處理負荷，避免細料包裹大塊導致的破碎機堵塞。

ZSW 係列重型棒條振動給料機的組成結構：
二、組成結構
設備結構圍繞 “重型承載、耐磨防堵、穩定振動” 三大核心需求設計，主要包含五大關鍵係統：
激振裝置：主流配置為兩台重型振動電機（防護等級 IP54/IP55，適應粉塵、潮濕、衝擊工況），功率 11-30kW，電機軸端裝配高硬度偏心塊（材質 45# 鋼淬火處理），可通過調整偏心塊夾角（0°-180°）調節激振力大小，適配不同密度物料（如鐵礦石、花崗岩）；部分大型規格采用雙軸激振器，提升激振力穩定性。
棒條給料槽：槽體框架采用 Q235B 鋼板整體焊接，側壁增設加強筋（厚度 16-20mm），提升抗振與抗衝擊強度；內置 Mn13 耐磨鋼棒條（直徑 30-50mm，表麵硬度 HRC50-55），棒條通過螺栓固定，間距可根據物料粒度靈活調節（50-200mm），槽體有效寬度 800-2000mm，適配不同生產線產能需求。
支撐減震係統：由 4-6 組鋼製螺旋彈簧（或複合橡膠彈簧）組成，安裝於槽體與機架之間，可吸收 80% 以上的振動能量，大幅降低設備運行時對地基及周邊設備的衝擊，運行噪聲控製在≤90dB，同時避免振動反作用力損壞激振裝置，延長電機使用壽命。
承重機架：采用 H 型鋼（型號 H200-H300）與槽鋼焊接成型，底部設置調平螺栓與防滑墊，便於設備安裝時調整水平度；機架整體承重能力可達 1000kN，能承受大塊物料（單塊重量≤500kg）的衝擊載荷，滿足長期重型作業的結構強度需求。
輔助防護係統：進料口配備耐磨襯板（材質 NM450）與緩衝擋板，減少物料下落時對槽體的衝擊損傷；出料口設導料板，確保物料精準銜接後續破碎設備；部分規格可定製防塵罩，適應粉塵濃度較高的礦山井下、石料廠等工況。

ZSW 係列重型棒條振動給料機的性能優點：
三、性能優點
相較於傳統重型給料機（如板式給料機、電磁振動給料機），ZSW 係列設備具備五大核心優勢：
承載與給料能力強：最大給料量可達 1200t/h，能穩定輸送粒徑≤1200mm、密度≥2.8g/cm³ 的重型物料（如鐵礦石、玄武岩），適配年產 100 萬噸以上礦山、建材生產線的高負荷需求，較同規格板式給料機給料效率提升 30%-40%。
防堵與分級一體化：棒條結構可分離 30%-50% 的細料（粒徑≤50mm），避免細料黏結堵塞輸送通道，同時減少後續破碎機的破碎負荷，使破碎效率提升 15%-20%，降低破碎機刃口磨損速度。
運行穩定性高：重型結構設計 + 電機過載保護功能（配備熱繼電器），設備連續運行故障率低於 2%，年有效運行時間可達 7500 小時以上；棒條、減震彈簧等易損件使用壽命長（棒條 2-3 年，彈簧 1-2 年），後期維護僅需定期檢查螺栓緊固性與電機軸承潤滑，維護成本僅為設備總價的 2%-4%。
環境適應性廣：可適配濕度≤20% 的潮濕物料（如雨後礦石、含水量較高的煤矸石），且能在 - 20℃-60℃的溫度範圍穩定運行，適應北方嚴寒、南方高溫高濕等不同地域工況；棒條間距可調，可適配 50-1200mm 不同粒度物料的輸送需求。
能耗與安裝優勢：電機功率僅 11-30kW，較同產能板式給料機能耗降低 25%-35%；設備整體結構緊湊，無需複雜地基（僅需混凝土找平），安裝周期短（單台設備 2-3 天即可完成安裝調試），節省基建與時間成本。

ZSW 係列重型棒條振動給料機的使用行業：
四、使用行業
基於 “重型承載 + 初步篩分” 的核心性能，ZSW 係列設備廣泛應用於五大核心工業領域：
礦山行業：核心用於露天礦、井下礦的原礦預處理，如鐵礦、銅礦、金礦的粗破前給料，銜接顎式破碎機或旋回破碎機。例如在鐵礦生產線中，設備可輸送粒徑≤1000mm 的原礦，通過棒條分離礦粉與大塊礦石，避免破碎機因 “夾粉” 導致的 “悶車” 故障，保障礦山日均 1 萬噸以上的原礦處理量。
建材行業：適配機製砂生產線的石料給料（如花崗岩、石灰岩、河卵石破碎前供料）與水泥生產線的石灰石給料。在機製砂生產中，設備通過棒條分離石粉（粒徑≤30mm），確保進入製砂機的原料粒度均勻，提升機製砂成品級配合格率；水泥生產線中，可穩定輸送粒徑≤800mm 的石灰石，為生料磨提供連續原料。
冶金行業：用於鋼鐵廠的焦炭、鐵礦石給料（銜接高爐、轉爐原料輸送係統），以及有色金屬（鋁、鋅、銅）冶煉的礦石預處理。例如在鋼鐵廠焦炭輸送中，設備可耐受高溫（廠區環境溫度≤60℃）與粉塵工況，輸送粒徑≤600mm 的焦炭，確保高爐布料均勻，提升冶煉效率。
煤炭行業：應用於洗煤廠的原煤給料（分離煤矸石與細煤）、火力發電廠的燃煤預處理。在洗煤廠中，設備可輸送含水量≤18% 的原煤，通過棒條分離粒徑≤50mm 的細煤，減少細煤在後續洗選環節的流失；電廠燃煤輸送中，可避免煤炭黏結堵塞輸煤廊道，保障鍋爐連續供煤。
基建與固廢行業：用於建築垃圾資源化利用生產線的廢混凝土、廢磚石給料，以及公路、鐵路基建項目的石料預處理。在建築垃圾處理中，設備通過棒條分離細骨料（粒徑≤40mm）與大塊廢料，為後續破碎、再生骨料加工提供均勻原料，助力固廢循環利用率提升至 85% 以上。

：
