T/L型撈坑式鬥式提升機分為脫水式提升機和撈坑式提升機，其中脫水式提升機主要用於洗煤廠對跳汰洗選後的中煤或矸石提升運輸和脫水，撈坑鬥式提升機則用於從撈坑沉澱池中提升大顆粒精煤和細粒煤，並使物料在提升過程中自行脫水。T/L型撈坑式鬥式提升機共有八種規格：T3240、T3260、T4060、T4080、T40100、T50100、T50120、T50140尾部組件的支承軸承座置於尾部殼體外麵，方便檢修。
T型脫水式鬥式提升機產品特征：
脫水鬥式提升機主要用於選煤廠選後產品的運輸及脫水，安裝角度為55°～70°，多為60°，運行速度為0.16～0.27m/s,塊煤脫水時間為20～25s,末煤約為40～60s。該設備結構簡單，運行可靠，使用壽命長，維護費用低。脫水鬥式提升機主要用於選煤廠配合跳汰機對選後產品（包括中煤和矸石）的提升和脫水。撈坑式提升機主要用於精煤的初步脫水。
T型脫水式鬥式提升機產品應用：
T/L脫水鬥式提升機分為脫水式鬥式提升機和撈坑式鬥式提升機，其中脫水式鬥式提升機主要用於洗煤廠對跳汰洗選後的中煤或矸石提升運輸和脫水，撈坑式鬥式提升機則用於從撈坑沉澱池中提升大顆粒精煤和細粒煤，並使物料在提升過程中自行脫水。脫水式鬥式提升機共有八種規格：T3240、T3260、T4060、T4080、T40100、T50100、T50120、T50140尾部組件的支承軸承座置於尾部殼體外麵，方便檢修。
T型脫水式鬥式提升機產品結構：
（1）脫水鬥式提升機的驅動裝置包括電動機、減速機、傳動鏈及鏈輪。電動機和減速器之間用彈性注銷聯柱器聯接，減速器和傳動主軸之間用套筒滾子鏈傳動，鏈條的張緊靠壓緊鏈輪調節，考慮到鬥鏈有可能突然被卡住而發生事故，在從動鏈輪上裝有安全銷。驅動裝置安裝在傳動支架上，傳動支架焊在頭部節段上；
（2）頭部組件由傳動部件及拉緊裝置組成，該組件包括星輪、傳動主軸、軸承及頂緊螺杆等。星輪為四(五)方形，軸承座的底部帶有燕尾槽，軸承借助螺杆來調節鬥鏈的鬆緊；
（3）機體由頭部節段、中間節段（敞開節段、過渡節段、密封節段）和尾部節段組成，節段均（jun1）為金屬焊接結構，各節段之間用角鋼法蘭聯接。為防止漏水，在聯接處墊有5mm厚的橡膠墊。頭部節段除設有卸料口外，還有為安裝拉緊裝置的槽鋼，中間節段中用於水下得封閉箱形結構，稱為封閉節段：用於水上的U形槽，稱為敞開節段：過渡節段用於上述兩種節段之間，為了防止鬥鏈下垂，在中間節段內鋪設有由角鋼和扁鋼組成的導軌。尾部節段也為封閉的箱形結構，其上設有喂料口、上排水管、下放水孔和專為檢修用得清掃孔；
（4）尾部組件包括尾輪、滾輪、鍵及軸承。滾輪有兩個，均為圓形，其中一個用鍵固定在軸上，另一個空套在軸上，以補償兩排鬥鏈由於不均勻摩擦與伸長而造成的在總長度上的差異。為防止尾部軸軸頸的磨損，在其上配置了兩個可以更換的鋼套。軸承的襯套用耐磨鑄鐵製成，其內緣用特製的膠質密封圈，以防止泥水侵入；
（5）鬥鏈由兩條鏈條和鬥子組成。鏈條為片式牽引鏈，鬥子用鋼板製成，鬥子上交錯排列著脫水用得長孔，並用帶榫的沉頭螺栓間隔地（間隔一個節距）安裝在鏈條上；
（6）捕捉器的作用是當鬥提機斷鏈時，防止鬥鏈拋出及落入機尾部。捕捉器焊接在敞開節段兩側導軌上，上麵一對捕捉器安設在離傳動軸中心不超過3m處：下麵一對捕捉器安設在敞開段和過渡段接鄰之間：中間捕捉器之間的距離應不大於5m，並且不等於鏈條節距的倍數；
（7）頭、中間、尾部支架及檢查傳動係統用得梯子，均為焊接的金屬構件，分別支承在樓板及基礎上。

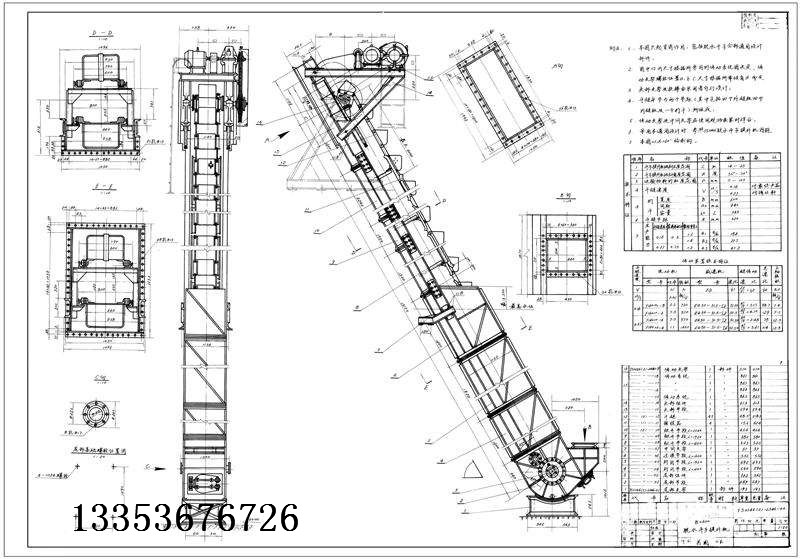

河南91官网鬥式提升機結構圖紙、價格計算，歡迎實地考察！
